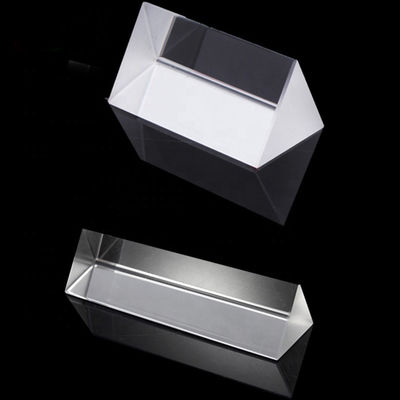

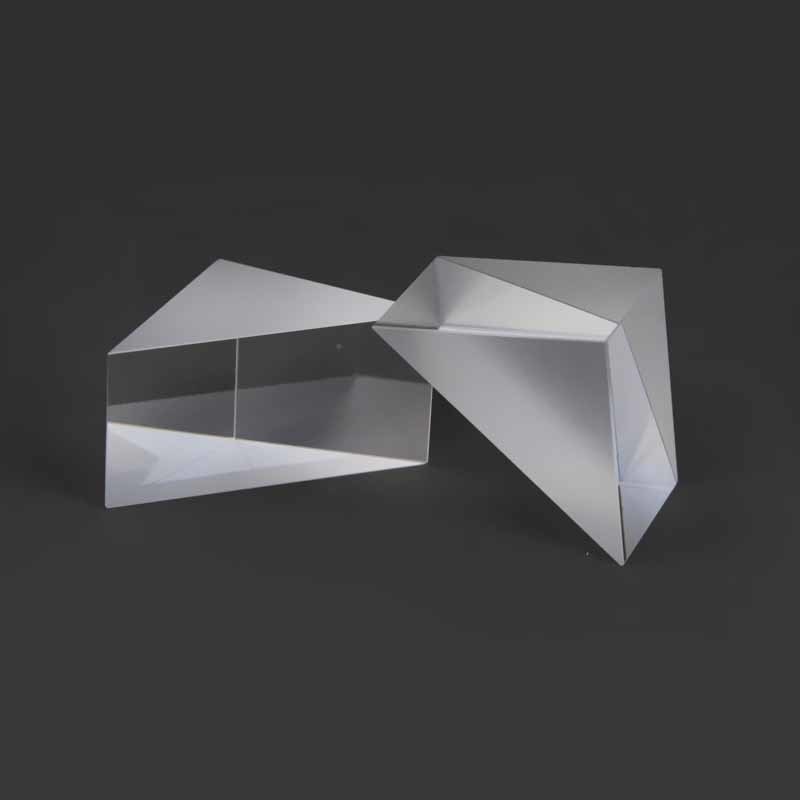

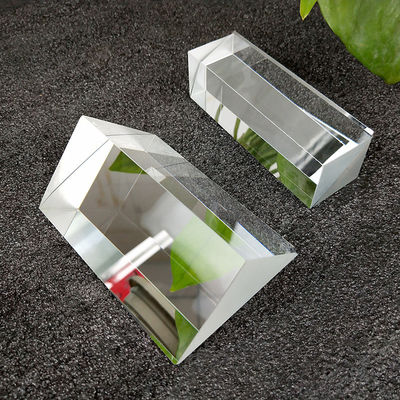

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
| Característica | Especificaciones para reflexión exterior aluminizada BK7 | Beneficio operativo |
|---|---|---|
| Sustrato material | Vidrio de grado óptico BK7 | Alta homogeneidad para el prisma de 90 grados. |
| Tipo de reflexión | Reflexión exterior aluminizada | Reflexión de la primera superficie del prisma rectangular. |
| Tolerancia de ángulo | < 3 minutos de arco a < 30 segundos de arco | Dirección de alta fidelidad para el prisma de ángulo recto |
| Calidad de la superficie | 40-20 a 20-10 Excavación desde cero | Baja dispersión en el vidrio óptico de 90 grados. |
| Tipo de revestimiento | Aluminio protegido (R > 85%) | Superficie reflectante exterior aluminizada duradera |
| Geometría | Prisma rectangular/ángulo recto | Montaje simplificado para el vidrio óptico. |
| Apertura clara | > 90% del área de la cara | Campo de visión máximo para el prisma de ángulo recto |
| Planitud de la superficie | λ/4 @ 633 nm | Frente de onda prístino para el Aluminized Outer Reflection BK7 |
| Parámetro | Presupuesto |
|---|---|
| Materiales | BK7 u otro vidrio óptico, cuarzo, zafiro, Ge, Si, ZnSe, CaF2, etc. |
| Longitud | 3~100 mm |
| Ancho | 3~100 mm |
| Altura | 3~100 mm |
| Tolerancia de longitud | +/-0,01 mm |
| Tolerancia de ancho | +/-0,01 mm |
| Tolerancia de altura | +/-0,01 mm |
| Tolerancia de ángulo | 3"~2' |
| Irregularidad | ΔN=0,1~0,5 |
| Precisión de la superficie | norte=1~3 |
| Calidad superficial | 10/5~60/40 |
| Revestimiento | A pedido |
| Área de aplicación | Imágenes, iluminación, láser, etc. |
- Dirección del rayo láser:Uso del prisma de ángulo recto para plegar vigas de alta potencia en cabezales de corte CNC industriales
- Sistemas de observación táctica:Implementación del Reflector Exterior Aluminizado BK7 en miras periscópicas para vehículos
- Calibración de espectroscopia:Utilizando el prisma rectangular de 90 grados de vidrio óptico para una referencia precisa de la trayectoria de la luz en instrumentos de laboratorio
- Equipo topográfico:Integración del prisma de reflexión exterior aluminizado en estaciones totales y niveles láser para una precisión de largo alcance
-
