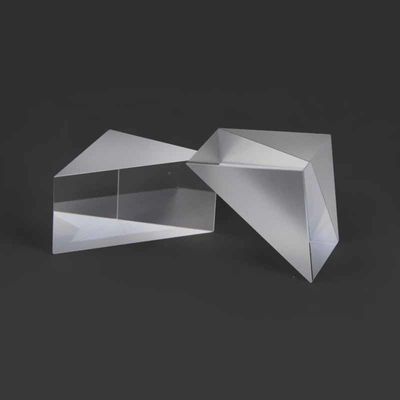

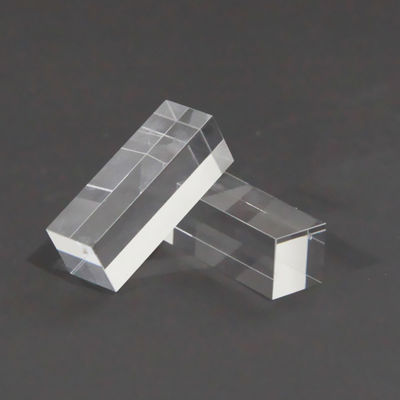

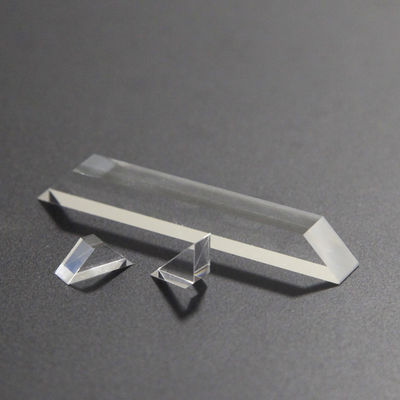

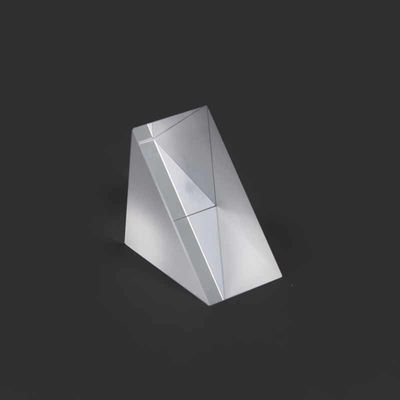

Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms

calidad Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms fábrica
calidad Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms fábrica
calidad Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms fábrica
calidad Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms fábrica
calidad Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms fábrica
calidad Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms fábrica
calidad Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms fábrica
Especificación de producto
Lugar de origen: SHANGAI, CHINA
Nombre de la Marca: advance
Número de modelo: 005
Cantidad mínima de pedido: 10 pedazos
Precio: $100.00/Pieces 10-99 Pieces
Capacidad de suministro: 10000000 pedazos/pedazos por mes
Detalles del producto
Customized Support: OEM, ODM
Material: BK7 ZnSe CaF2, etc.
Dimension Tolerance: +/-0,01 mm
Length: 3-100 mm (personalizable)
Angle Tolerance: 3' ~ 2'
Width: 3-100 mm (personalizable)
Flatness: N=1~3
Height: 3-100 mm (personalizable)
Application Area: Prismas de vidrio óptico
Surface Quality: 10/5~60/40 (Personalizable)
Descripción del Producto
Prismas de vidrio óptico hechos a medida 30 60 Prismas de ángulo recto de 90 grados
La geometría única dePrismas de ángulo recto de 30, 60 y 90 grados.Ofrece claras ventajas sobre los componentes equiláteros estándar. EstosPrismas de vidrio óptico hechos a medidaPuede funcionar como un prisma Littrow o usarse en pares para crear retrasos ópticos complejos. porque sonVidrio óptico hecho a medida, podemos aplicar recubrimientos antirreflectantes (AR) especializados a las caras de entrada y salida del30 60 Prismas de 90 grados, lo que reduce significativamente las imágenes fantasma y maximiza el rendimiento de la luz. Este enfoque profesional para la elaboraciónPrismas de ángulo rectogarantiza que, ya sea que el componente se utilice en un sistema láser de alta potencia o en un dispositivo de imágenes médicas de precisión, mantenga su integridad espectral. La versatilidad delPrismas de ángulo recto de 30, 60 y 90 grados.Su configuración lo convierte en un elemento básico tanto en los kits educativos de física como en los sistemas avanzados de navegación aeroespacial.
Especificaciones técnicas: Puntos de referencia de los prismas de 30, 60 y 90 grados

Para proporcionar total transparencia a los ingenieros e investigadores ópticos, la siguiente tabla detalla los parámetros técnicos aplicados a nuestrosPrismas de vidrio óptico hechos a medidaserie. Estas métricas definen la calidad profesional de nuestrosPrismas de ángulo recto.

Característica Especificaciones para vidrio óptico hecho a medida Beneficio operativo
Sustrato material Vidrio de grado óptico K9 / N-BK7 Alta homogeneidad para30 60 Prismas de 90 grados
Geometría del prisma Prismas de ángulo recto de 30, 60 y 90 grados. Ángulos de refracción versátiles para elPrismas de ángulo recto
Calidad de la superficie 40-20 a 20-10 Excavación desde cero Baja dispersión enPrismas de vidrio óptico hechos a medida
Tolerancia dimensional ±0,05 mm a ±0,1 mm Ajuste mecánico de precisión para30 60 Prismas de 90 grados
Tolerancia de ángulo < 3 minutos de arco a < 30 segundos de arco Dirección del haz de alta fidelidad enPrismas de ángulo recto
Opciones de recubrimiento Reflexión BBAR, V-Coat o Al/Ag Eficiencia optimizada paraVidrio óptico hecho a medida
Apertura clara > 90% del área de la cara Zona activa máxima del30 60 Prismas de 90 grados
Planitud de la superficie λ/4 @ 633 nm Control de frente de onda impecable paraPrismas de ángulo recto
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 0
Especificación
Materiales BK7 u otro vidrio óptico, cuarzo, zafiro, Ge, Si, ZnSe, CaF2, etc.
Longitud 3~100 mm
Ancho 3~100 mm
Altura 3~100 mm
Tolerancia de longitud ±0,01 mm
Tolerancia de ancho ±0,01 mm
Tolerancia de altura ±0,01 mm
Tolerancia de ángulo 3"~2'
Irregularidad ΔN=0,1~0,5
Precisión de la superficie norte=1~3
Calidad superficial 10/5~60/40
Revestimiento A pedido
Área de aplicación Imágenes, iluminación, láser, etc.
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 1 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 2 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 3 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 4 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 5
Áreas de aplicación primaria
  • Espectroscopia:Utilizando el30 60 Prismas de 90 gradospara dispersión de luz y análisis espectral en laboratorios químicos.
  • Sistemas láser:IntegrandoPrismas de vidrio óptico hechos a medidacomo divisores de haz o plegadores de caminos en cabezales de corte por láser industriales.
  • Herramientas de diagnóstico médico:Usando elPrismas de ángulo rectoen trenes de imágenes endoscópicas y equipos de análisis de sangre.
  • Calibración aeroespacial:ImplementandoVidrio óptico hecho a medidacomponentes de instrumentos de seguimiento y topografía terrestres basados ​​en satélites.
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 6 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 7
Perfil de la empresa
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 8
Shanghai Advance Optical-Electronics Technology Co., Ltd. es una empresa de producción de base tecnológica, establecida oficialmente en septiembre de 2009. La planta está ubicada en el Parque Industrial Qingpu, Shanghai, a sólo media hora en coche del Aeropuerto Internacional Hongqiao de Shanghai. La empresa reúne a varios técnicos excelentes en la industria óptica y cuenta con capacidades de soporte integrales, como servicios de diseño, procesamiento y ventas ópticos, mecánicos y eléctricos. Proporcionamos de todo corazón a cada cliente productos y servicios convenientes y de alta calidad.
Ámbito empresarial
  • Desarrollo de módulos ópticos mecánicos y eléctricos.
  • Procesamiento de elementos ópticos de precisión.
  • Diseño y procesamiento de lentes de cámara.
  • Soluciones de diseño óptico y optimización de trayectoria óptica.
  • Consulta técnica y servicio postventa.
Campos de aplicación

Visión artificial, inteligencia artificial, biomédica, ciudad inteligente, monitoreo de alta gama, instrumentos de prueba, equipos, grabado láser, iluminación especial, instituciones de investigación científica, etc.

Ventajas de la empresa
  1. Tener capacidades integrales de diseño, producción y ventas, y brindar a los clientes servicios de adquisición convenientes y en un solo lugar.
  2. Tiene decenas de miles de moldes y muestras ópticas, que pueden brindar a los clientes servicios de pruebas rápidos a bajo costo.
  3. Ser capaz de participar temprano en la investigación y el desarrollo de nuevos productos del cliente, proporcionar planes y sugerencias factibles y hacer que el proyecto tenga menos desvíos.
Certificaciones
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 9
Exhibición
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 10
Embalaje y entrega
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 11
Preguntas frecuentes sobre productos de expertos: Dominar los prismas de ángulo recto de 30, 60 y 90 grados

Esta sección proporciona información técnica sobre la selección y el uso de laPrismas de vidrio óptico hechos a medida.

P1: ¿Cuál es la principal ventaja de la configuración de prismas de ángulo recto de 30, 60 y 90 grados?
Respuesta:ElPrismas de ángulo recto de 30, 60 y 90 grados.Ofrecen tres ángulos internos distintos, lo que permite rutas de refracción y reflexión más complejas que un simple prisma de 45 grados. Esto hace que estosPrismas de vidrio óptico hechos a medidaIdeal para configuraciones Littrow donde la luz debe reflejarse a lo largo de un camino relacionado con su longitud de onda.
P2: ¿Puedo obtener prismas de vidrio óptico personalizados con dimensiones no estándar?
Respuesta:Sí. NuestroVidrio óptico hecho a medidacapacidad nos permite fabricar30 60 Prismas de 90 gradosen tamaños que van desde microópticas de 2 mm hasta bloques de gran escala de 150 mm. Adaptamos elPrismas de ángulo rectopara adaptarse a sus necesidades específicas de vivienda.
P3: ¿Cómo afectan al rendimiento las tolerancias angulares de los prismas de 30, 60 y 90 grados?
Respuesta:En óptica de precisión, incluso un pequeño error en laPrismas de ángulo rectoLos ángulos pueden provocar una desviación del haz. NuestroPrismas de vidrio óptico hechos a medidase verifican mediante goniómetros digitales para garantizar quePrismas de ángulo recto de 30, 60 y 90 grados.Mantenga la precisión en segundos de arco.
P4: ¿Se recomiendan recubrimientos específicos para vidrio óptico hecho a medida?
Respuesta:Para30 60 Prismas de 90 gradosutilizado en aplicaciones láser, recomendamos recubrimientos en V. Para imágenes generales usandoPrismas de ángulo recto, un revestimiento antirreflectante de banda ancha (BBAR) garantiza que elPrismas de vidrio óptico hechos a medidaofrecer resultados de alto contraste.
P5: ¿Cómo debo limpiar mis prismas de ángulo recto de 30, 60 y 90 grados?
Respuesta:Para preservar la superficie deVidrio óptico hecho a medida, utilice un plumero sin aceite seguido de un paño sin pelusa con alcohol isopropílico de alta pureza. Manejar el30 60 Prismas de 90 gradospor los bordes sin pulir para evitar que los aceites de los dedos afecten elPrismas de ángulo rectoactuación.
