Φ60mm Lente de cámara de escaneo de línea 16K de gran formato

Calidad Φ60mm Lente de cámara de escaneo de línea 16K de gran formato Fábrica
Especificación de producto
Lugar de origen: Porcelana
Nombre de la Marca: Advance
Certificación: ROHS\Reach
Número de modelo: L60F6040-M72
Cantidad mínima de pedido: 1
Precio: $0.2~$100
Condiciones de pago: T/T&L/C
Capacidad de suministro: 1000k/por mes
Detalles del producto
Resaltar:

Objetivo de la cámara de 60 mm

,

Objetivo de la cámara de gran formato

,

Lente de cámara de escaneo de línea de 16K
Product Name: Lente de cámara de escaneo de línea de 16K
Focal Length: 60mm
Resolution: 8K 7μm/16K 3,5μm
Lris: F4.0~F16
Filter Size: Anillo adaptador personalizable
Focus: 0,3m～Inf.
Flange Length: 12mm
Mount Type: M72
Dimensions: Φ49×66mm
Operating Temp.: -20 ℃ ~ 60 ℃
Descripción del Producto
Φ60mm Lente de cámara de escaneo de línea 16K de gran formato
ElLas medidas de seguridad se aplicarán a las aeronaves de las categorías A y B.es un nivel superiorΦ Lente de cámara de escaneo de línea 16K de gran formato de 60 mmCon un enorme círculo de imagen de Φ60 mm, este dispositivo es capaz de realizar inspecciones de superficies industriales a gran escala con una resolución ultra alta.lente de cámara de escaneo de línea 16K de gran formatoEste sensor de 8K 7μm y 16K 3.5μm de última generación está diseñado para cubrir completamente los sensores de exploración de líneas ultra largas de 8K 7μm y 16K 3.5μm.Φ lente de cámara de escaneo de línea 16K de gran formato de 60 mmProporciona la estabilidad sólida como la roca y la alta transmisión óptica requerida para las redes avanzadas de semiconductores, paneles de vidrio y redes de monitoreo web continuo de gran formato.
Especificaciones técnicas
Modelo F30M1528M42 F30M2528M42 F30M3528M42 F30M5020M42 Las medidas de seguridad se aplicarán a las aeronaves de las categorías A y B.
Duración focal 15 mm 25 mm 35 mm 50 mm 60 mm
Tamaño de la imagen F30 mm F30 mm F30 mm F30 mm F60 mm
Resolución 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 8K 7μm/16K 3,5μm
Rango de proporción 0.001X ~ 0.05X 0.001X ~ 0.125X 0.001X ~ 0.175X 0.001X ~ 0.167X 0.001X ~ 0.2X
RI > > 80% > 72% > 83% > 90% > 68%
Rango de trabajo - Iris F2.8 F22 F2.8 F22 F2.8 F22 F2.0 F22 F4.0 F16
Rango de trabajo - Enfoque 0.3mInf. 0.2mInf. 0.2mInf. 0.3mInf. 0.3mInf.
Control - Iris Manual de trabajo Manual de trabajo Manual de trabajo Manual de trabajo Manual de trabajo
El control - la concentración Manual de trabajo Manual de trabajo Manual de trabajo Manual de trabajo Manual de trabajo
Ángulo de campo 89.4° @Φ28.7
52.8° @Φ14.4		 59.7° @Φ28.7
32.1° @Φ14.4		 44.6° @Φ28.7
23.2° @Φ14.4		 22.0° @Φ28.7
10.0° @Φ14.4		 53.1° @Φ60
50.0° @Φ56
Distorsión de la televisión -0,1% -0,09% -0,08% -0,07% 00,2%
Duración de la brida 12 mm 12 mm 12 mm 12 mm 12 mm
Tipo de montaje M42/M58 El número de unidades M42/M58 El número de unidades M42/M58 El número de unidades M42/M58 El número de unidades M72
Tamaño del filtro Anillo adaptador personalizable Anillo adaptador personalizable Anillo adaptador personalizable M43 P = 0,75 mm M43 P = 0,75 mm
Las dimensiones Para las máquinas de la categoría 84 Para las máquinas de la categoría 84 Para el uso en el interior de los vehículos de motor Para las máquinas de la categoría 84 Φ49*66 mm
Peso 3235 gramos. 476 gramos 350 gramos 290 gramos 314 g
Temperatura de operación. -20°C ≈ 60°C -20°C ≈ 60°C -20°C ≈ 60°C -20°C ≈ 60°C -20°C ≈ 60°C

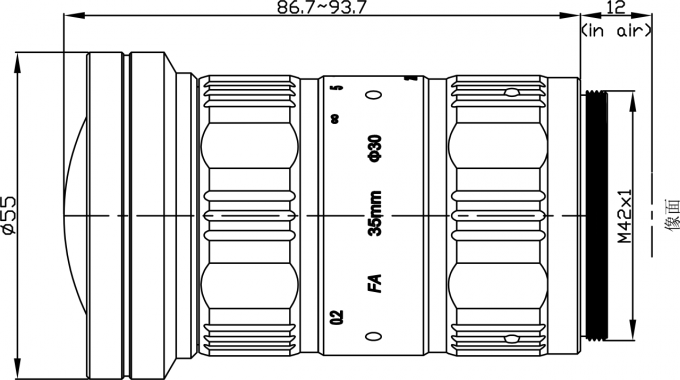

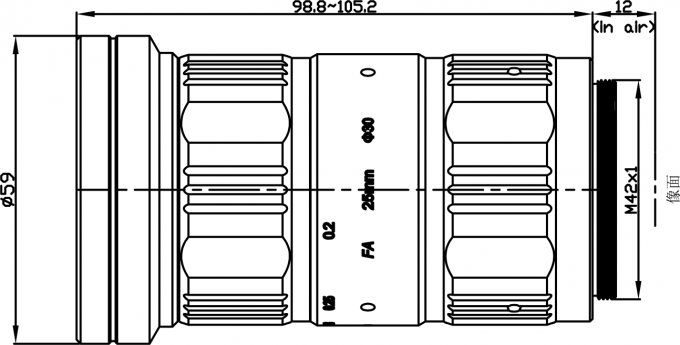

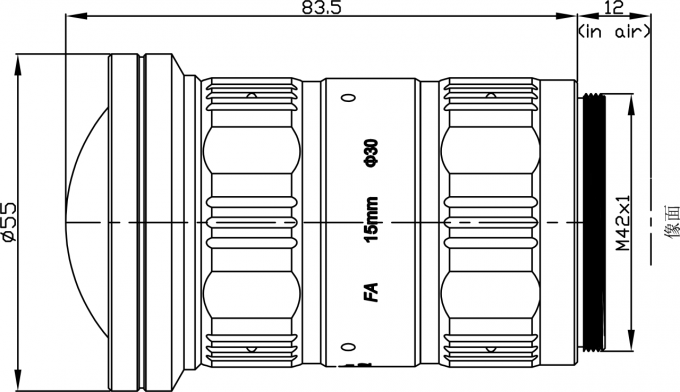

Φ60mm Large Format 16K Line Scan Camera Lens front view Φ60mm Large Format 16K Line Scan Camera Lens side view Φ60mm Large Format 16K Line Scan Camera Lens technical details
Características clave
  • Círculo de imagen de Φ60 mm masivo:Diseñado como un verdaderolente de cámara de escaneo de línea 16K de gran formato, cubre completamente las longitudes masivas de sensores de alta resolución sin sombreado de las esquinas.
  • Potencia de resolución de 16K:Diseñado para capturar anomalías de nivel submicrónico, esteΦ lente de cámara de escaneo de línea 16K de gran formato de 60 mmadmite píxeles de 3,5 μm de ultra densidad.
  • Conexión de montaje M72 de uso pesado:El soporte M72 asegura cero inclinación del eje óptico, asegurando perfectamente los módulos de cámaras de escaneo de línea pesados y de gran formato.
  • Inspección de las obleas de semiconductores:Escanea superficies enteras de obleas semiconductoras o máscaras de fotolitografía para detectar defectos a nanoescala y partículas de polvo.
  • Inspección de vidrio OLED y FPD:Ideal para el análisis de grandes sustratos de vidrio de panel plano en busca de inconsistencias en la matriz de píxeles, alineación del vidrio y micro arañazos.
  • Escaneo de película de separación de lámina de cobre y batería de gama alta:Rastrea las punciones microscópicas o el espesor de revestimiento desigual en los procesos de producción de láminas ultraanchas.
Preguntas frecuentes
  • P: ¿Por qué necesito un Φ60mm Large Format 16K Line Scan Camera Lens en lugar de un objetivo industrial estándar M42?
    R: Los objetivos M42 estándar sólo proyectan un círculo de imagen Φ30mm. Si intentas montarlos en una cámara de 12K o 16K, los bordes serán oscuros.Φ lente de cámara de escaneo de línea 16K de gran formato de 60 mmproporciona un punto óptico de Φ60 mm masivo, lo que garantiza que toda la longitud de un sensor de 16K 3.5 μm reciba datos de imagen de alta calidad.
  • P: ¿Cuál es la interfaz mecánica de esta lente de cámara de escaneo de 16K de gran formato?
    R: Viene con un montaje de hilo M72 de alta rigidez, que proporciona una conexión mecánica sólida y precisa para minimizar la flexión en las líneas de producción automatizadas.
  • P: ¿Cuál es el rango óptimo de apertura para mantener la resolución máxima?
    R: Mientras que la lente cubre de F4.0 a F16, el punto óptimo para el rendimiento máximo limitado por difracción con un sensor de 16K es típicamente entre F4.0 y F5.6.
Etiquetas:

Objetivo de la cámara de 60 mm

Objetivo de la cámara de gran formato

Lente de cámara de escaneo de línea de 16K
