Especificación de producto
Lugar de origen: SHANGAI, CHINA
Nombre de la Marca: Advance
Número de modelo: Avance
Cantidad mínima de pedido: 10 pedazos
Precio: $100.00/Pieces 10-99 Pieces
Capacidad de suministro: 100000 pedazos/pedazos por semana
Detalles del producto
Application: Endoscopios cilíndricos
Customized Support: OEM, ODM
Materials: BK7 Cuarzo Infrarrojo Zafiro Ge \ etc.
Color: Transparente
Diameter: Requisitos de las costumbres
Coating: con revestimiento AR
Surface Quality: 60/40 40/20 Personalizable
Size: Tamaño personalizado
Descripción del Producto
Lente de varilla micro, endoscopios cilíndricos, lentes de gafas de sonrisa, lente de varilla óptica
En el sofisticado campo de la tecnología médica mínimamente invasiva y la inspección por boroscopio industrial, elLente de microvarillayLente de gafas de sonrisarepresentan el pináculo de la transmisión de luz en espacios reducidos. ALente de microvarillaes un especializadoLente de varilla ópticaque funciona como un componente de retransmisión de imágenes, manteniendo datos visuales de alta resolución a lo largo del eje de un endoscopio. A diferencia de las ópticas estándar, estasEndoscopios cilíndricosLos componentes utilizan su relación longitud-diámetro para minimizar la pérdida de luz y la aberración cromática. Al integrarLente de gafas de sonrisa(Índice de gradiente), los ingenieros pueden lograr un cambio continuo en el índice de refracción, lo que permite una curvatura suave de la luz sin la necesidad de complejos conjuntos de lentes múltiples. Nuestra producción delLente de microvarillase centra en la precisión extrema, asegurando que cadaLente de varilla ópticaOfrece la claridad necesaria para situaciones críticas.Endoscopios cilíndricosprocedimientos.

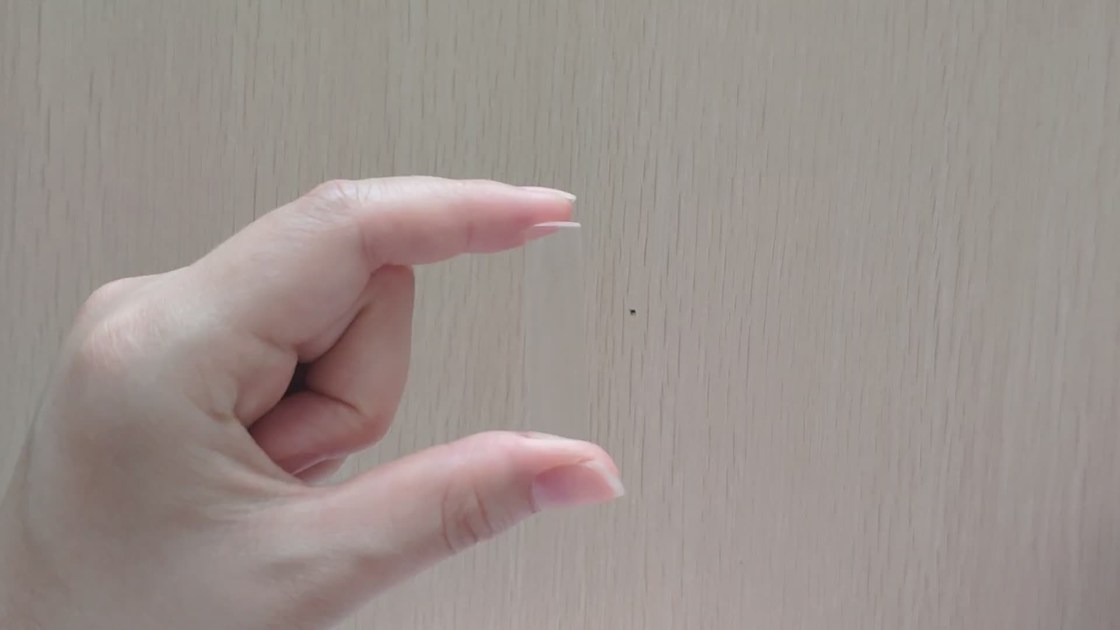

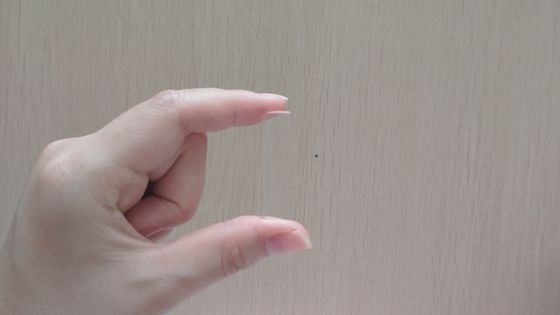

Lente de varilla micro, endoscopios cilíndricos, lentes de gafas de sonrisa, lente de varilla óptica 0
Especificaciones técnicas: Puntos de referencia de las ópticas Micro Rod y Grin
La siguiente tabla describe los estándares profesionales de nuestrosLente de microvarillayLente de gafas de sonrisaserie, específicamente optimizada paraEndoscopios cilíndricos.
Característica Lente de varilla micro/lente de varilla óptica Lente de gafas de sonrisa
Sustrato material N-BK7, sílice fundida o zafiro Vidrio dopado con índice de gradiente
Rango de diámetro 0,2 mm a 10,0 mm 0,5 mm a 3,0 mm
Tolerancia de longitud ±0,01 mm a ±0,05 mm ±0,02 mm
Calidad de la superficie 20-10 a 10-5 Excavación desde cero 40-20 Excavación desde cero
Perfil refractivo Constante (homogénea) Parabólico (índice de gradiente)
Planicidad de la cara final λ/4 a λ/10 @ 633 nm λ/2 @ 633 nm
Precisión angular < 1 minuto de arco N/A (Gradientes internos)
Solicitud Endoscopios cilíndricosRelés Lente de microvarillaObjetivos
Especificaciones generales
Parámetro Rango de especificaciones
Rango de diámetro Diámetro 0,7 mm-Diámetro 400 mm
Rango de radio de curva R1.5-R∞ etc.
Tolerancia de diámetro +/-0,1, +/-0,01, +/-0,005, etc.
Superficie de diámetro λ, 1/2λ, 1/4λ, 1/10λ, etc.
Tolerancia de espesor +/-0,1, +/-0,05, +/-0,01, etc.
Centrado +/-2', +/-1', etc.
Apertura norte 5, 1, etc.
Irregularidad ΔN 2, 1, 0,5, 0,2, etc.
Calidad superficial 60/40, 40/20, 20/10, 10/5, etc.
Imágenes del producto

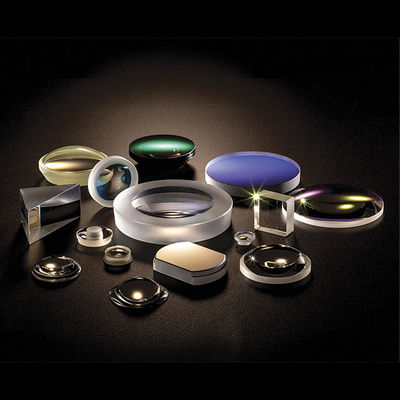

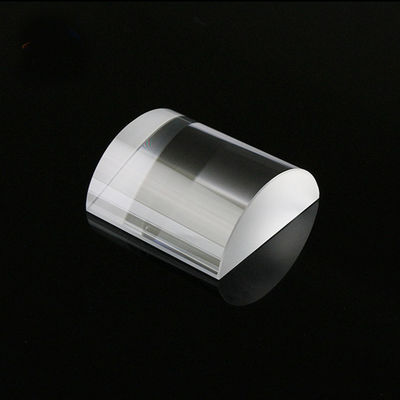

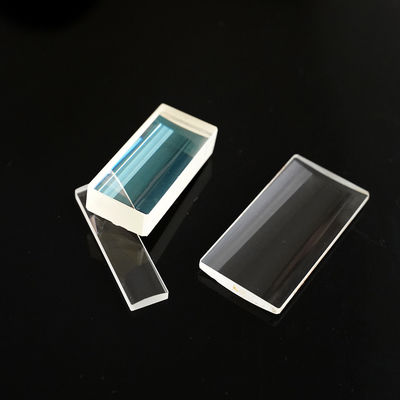

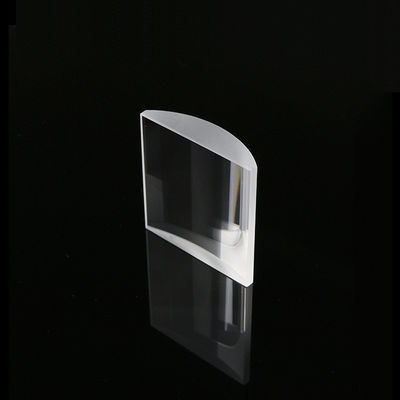

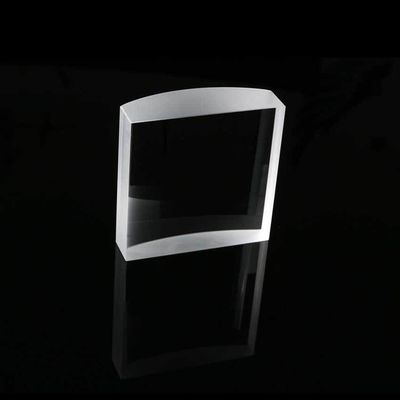

Lente de varilla micro, endoscopios cilíndricos, lentes de gafas de sonrisa, lente de varilla óptica 1 Lente de varilla micro, endoscopios cilíndricos, lentes de gafas de sonrisa, lente de varilla óptica 2 Lente de varilla micro, endoscopios cilíndricos, lentes de gafas de sonrisa, lente de varilla óptica 3 Lente de varilla micro, endoscopios cilíndricos, lentes de gafas de sonrisa, lente de varilla óptica 4
Áreas de aplicación
  • Endoscopia Médica:Usando elLente de microvarillaen artroscopios, cistoscopios y laparoscopios para imágenes internas de alta resolución.
  • Boroscopios industriales:Implementando elLente de varilla ópticapara inspeccionar motores de aviones y sistemas de tuberías estrechas.
  • Acoplamiento de fibra óptica:Utilizando elLente de gafas de sonrisapara enfocar la luz de los diodos láser en fibras monomodo.
  • Microrobótica:Integrando elLente de microvarillayLente de gafas de sonrisaen sistemas de visión robóticos en miniatura para tareas de precisión.

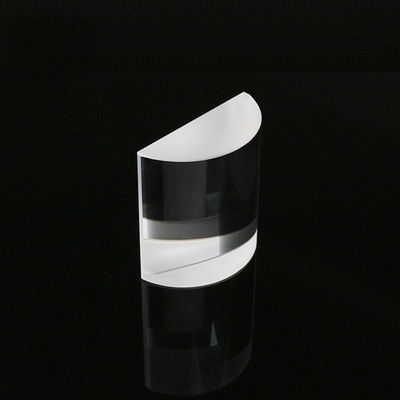

Lente de varilla micro, endoscopios cilíndricos, lentes de gafas de sonrisa, lente de varilla óptica 5
Preguntas frecuentes sobre productos de expertos: Dominar la lente Micro Rod y la óptica de sonrisa
Esta sección proporciona información técnica sobre la selección y el uso de laLente de microvarilla,Lente de gafas de sonrisa, yLente de varilla óptica.
P1: ¿Cuál es la principal diferencia entre una lente de relé estándar y una lente Micro Rod?
Respuesta:Un relé estándar utiliza múltiples lentes individuales con espacios de aire. ALente de microvarillaes un solidoLente de varilla ópticaque utiliza el propio medio de vidrio para transmitir la imagen. EnEndoscopios cilíndricos, esto reduce el número de superficies donde se puede perder la luz y simplifica el montaje mecánico.
P2: ¿Cómo mejora una lente Grin Glasses el rendimiento de un sistema de lentes de varilla óptica?
Respuesta:ALente de gafas de sonrisano depende de la curvatura de la superficie para desviar la luz; Utiliza gradientes de material interno. Esto permite que elLente de gafas de sonrisatener una cara plana, que es ideal para la punta deEndoscopios cilíndricosdonde unLente de microvarilladebe interactuar con el medio ambiente.
P3: ¿Se puede personalizar la lente Micro Rod para longitudes específicas?
Respuesta:Absolutamente. ProporcionamosLente de varilla ópticaPersonalización donde la longitud se puede combinar con precisión con suEndoscopios cilíndricosalojamiento. ElLente de microvarillaSe puede cortar y pulir a cualquier longitud focal o de relé especificada.
P4: ¿Estos componentes de lentes de varilla óptica son resistentes al autoclave?
Respuesta:Sí. Cuando está hecho de zafiro o vidrio de alta temperatura, elLente de microvarillayLente de gafas de sonrisaPuede soportar protocolos de esterilización médica estándar, asegurando laEndoscopios cilíndricossiguen siendo confiables en cientos de usos.
P5: ¿Qué opciones de recubrimiento están disponibles para la lente Micro Rod?
Respuesta:Ofrecemos recubrimientos antirreflectantes de banda ancha (BBAR) específicamente paraLente de microvarillayLente de gafas de sonrisa. Esto aumenta la transmisión de luz delLente de varilla ópticareduciendo los reflejos en las caras de entrada y salida delEndoscopios cilíndricos.
