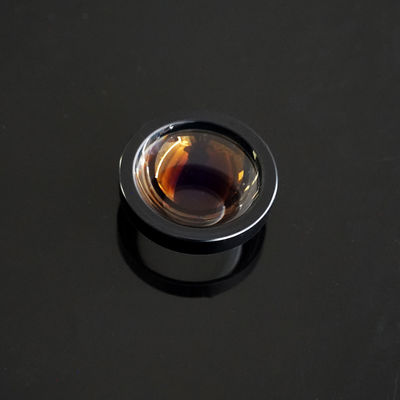

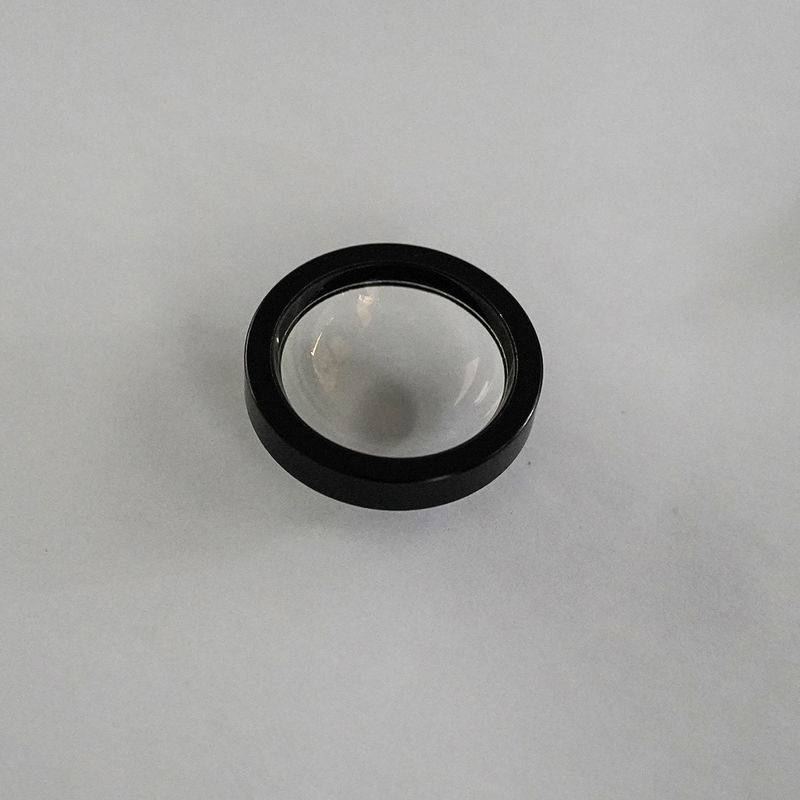

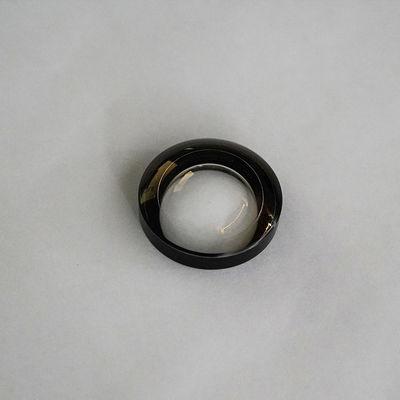

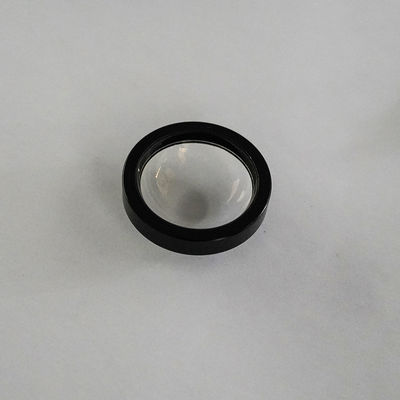

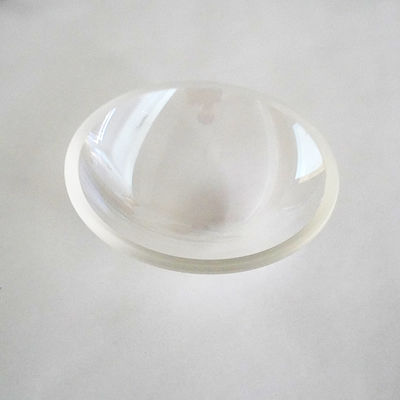

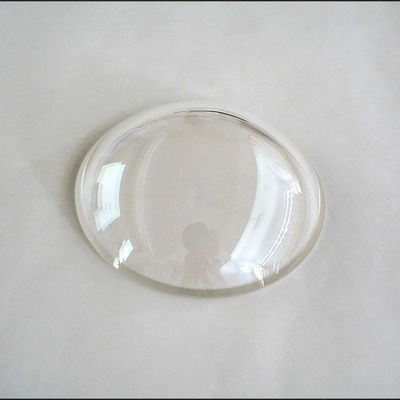

Lente de menisco redondo y convexo

Calidad Lente de menisco redondo y convexo fábrica
Calidad Lente de menisco redondo y convexo fábrica
Calidad Lente de menisco redondo y convexo fábrica
Calidad Lente de menisco redondo y convexo fábrica
Calidad Lente de menisco redondo y convexo fábrica
Calidad Lente de menisco redondo y convexo fábrica
Calidad Lente de menisco redondo y convexo fábrica
Especificación de producto
Lugar de origen: Porcelana
Nombre de la Marca: Advance
Certificación: ROHS\Reach
Número de modelo: como requisitos
Cantidad mínima de pedido: 1
Precio: $0.2~$100
Condiciones de pago: T/T&L/C
Capacidad de suministro: 1000k/por mes
Detalles del producto
Resaltar:

60/40 lente convexa redonda del menisco

,

BK7 lente convexa del menisco

,

Lente esférica convexa 60/40
Customized Support: OEM, ODM
Usage: óptico
Structure: lente del menisco
Shape: Esférico
Material: vidrio óptico
Focal Length: costumbre
Coating: bajo petición
Diameter: 25 milímetros
Diameter Tolerance: +/-0,005 mm
Surface Accuracy: N = 1 ~ 0.5
Centerthickness Tolerance: +/- 0.001 mm
Focal Length Tolerance: +/- 1%
Surface Quality: 10/5~60/40
Application Area: Imágenes, iluminación, láser, etc.
Interface Type: Canon EF-S
Centerthickness: 5 mm
Width Tolerance: +/-0,01 mm
Style: Antigüedad
Application Area: Iluminación, láser, etc.
Operatingtemperature: °C -20 a 70
Filter Ring Color: Negro, Dorado y Escarlata.
Coating Choice: Verde
Refractiveindex: 1.52
Focal Length: 150mm
Descripción del Producto
Lente Menisco Convexa Redonda para Hombre
Descripción General del Producto

Nuestras Lentes Menisco Convexa Redondas están diseñadas para ensamblajes ópticos de alto rendimiento, concebidas para reducir significativamente la aberración esférica en sistemas de múltiples elementos. Al aprovechar una curvatura más pronunciada en un lado, estas lentes proporcionan un control superior de la onda, lo que las hace indispensables para tareas de imagen de precisión y enfoque láser.

Especificaciones Técnicas
Parámetro Especificaciones
Materiales BK7 u otro vidrio óptico, cuarzo, zafiro, Ge, Si, ZnSe, CaF2, etc.
Diámetro 1.5~300mm
Radio R0.8mm-∞
Distancia focal -30000mm~+30000mm
Tolerancia de espesor central +/-0.01mm
Tolerancia de diámetro +/-0.005mm
Tolerancia de distancia focal +/-1%
Precisión de superficie N=1~3
Irregularidad ΔN=0.1~0.5
Descentramiento 3''~1''
Calidad de superficie 10/5~60/40
Recubrimiento Bajo pedido
Área de aplicación Imagen, Iluminación, Láser, etc.
Excelencia en Ingeniería

Nuestro equipo de ingeniería selecciona sustratos de primera calidad como Sílice Fundida o N-BK7, asegurando una estabilidad térmica y tasas de transmisión excepcionales. Ya sea que esté desarrollando un telescopio personalizado o un dispositivo de diagnóstico médico, nuestras lentes ofrecen la confiabilidad técnica requerida para aplicaciones críticas.

Garantía de Calidad

Fabricada en nuestras instalaciones con certificación ISO, cada Lente Menisco Convexa Redonda se somete a rigurosas pruebas interferométricas para cumplir con los estrictos estándares MIL-PRF-13830B, una opción confiable para integradores ópticos de Nivel 1.

Cada envío incluye un informe completo de control de calidad que cubre las tolerancias dimensionales y la planitud de la superficie. Utilizamos embalaje en sala limpia Clase 100 para garantizar que sus ópticas lleguen libres de contaminación y listas para su integración inmediata en el sistema.

Imágenes del Producto
Round Convex Meniscus Lens optical testing Round Convex Meniscus Lens packaging 1.5mm To 300mm Optical Lens Design
Preguntas Frecuentes
P1: ¿Por qué elegir una lente Menisco Convexa en lugar de una lente Plano-Convexa estándar?
La ventaja principal radica en el control de aberraciones. Cuando se utiliza en combinación con otras lentes, una lente menisco convexa puede reducir significativamente la aberración esférica y mejorar la nitidez de la imagen. Permite una distribución más favorable del poder refractivo, lo cual es particularmente crítico en sistemas de imagen de alta resolución y dirección de haces láser.
P2: ¿Cuáles son los estándares típicos de calidad de superficie para sus lentes menisco de grado óptico?
Nuestra producción estándar sigue el protocolo MIL-PRF-13830B, ofreciendo típicamente una calidad de superficie de 40-20 o 20-10 Arañazos-Picaduras. Para aplicaciones de láser de alta potencia, proporcionamos pulido de precisión que asegura una rugosidad superficial de Ra < 0.5 nm, minimizando la dispersión de la luz y maximizando los umbrales de daño.
P3: ¿Cómo determino la orientación correcta (qué lado debe mirar a la fuente)?
Para la mayoría de las aplicaciones que buscan minimizar la aberración, la superficie con la curvatura más pronunciada(el lado convexo) debe mirar al objeto más distante o a la fuente de luz colimada. Esta configuración asegura que los rayos de luz se doblen de manera más gradual a través de ambas superficies, lo que resulta en un tamaño de punto focal más pequeño.
P4: ¿Se pueden personalizar estas lentes con recubrimientos antirreflectantes (AR) específicos?
Sí. Ofrecemos una variedad de recubrimientos de película delgada adaptados a la longitud de onda de su aplicación. Las opciones incluyen:
  • VIS (400-700nm): Ravg < 0.5%
  • NIR (700-1100nm): Optimizado para láseres Nd:YAG o de diodo
  • AR de banda ancha (BBAR): Para imagen multiespectral
Cada lote recubierto se verifica con un informe de prueba de espectrofotómetro para garantizar el rendimiento.
P5: ¿Qué sustratos están disponibles para aplicaciones infrarrojas (IR)?
Además de los sustratos estándar N-BK7 y Sílice Fundida, fabricamos lentes menisco utilizando materiales optimizados para IR como Germanio (Ge), Silicio (Si) y Selenuro de Zinc (ZnSe). Estos son ideales para imágenes térmicas y sistemas láser de CO₂ donde se requiere alta transmisión en el espectro infrarrojo de onda larga.
P: ¿Cuáles son sus principales productos o en qué campo se utilizan sus productos?
Nos especializamos en diseño óptico, procesamiento de elementos ópticos, ensamblaje de lentes. Como lentes esféricas, lentes asféricas, lentes cilíndricas, espejos reflectores, filtros, lentes de varilla, lentes de cámara, etc. Nuestros productos se utilizan ampliamente en aplicaciones de imagen, láser e iluminación.
P: ¿Cuál es su ventaja?
  • Tenemos alrededor de diez mil módulos y accesorios ópticos en stock, y empleamos a varios técnicos y gerentes destacados, lo que nos permite ofrecer una calidad excelente con plazos de entrega cortos y al mismo tiempo ahorrar costos de desarrollo para los clientes
  • Podemos ayudar a los clientes a optimizar sistemas ópticos y proporcionar soluciones u sugerencias ópticas gratuitas
P: ¿Cuál es su MOQ?
10 piezas
P: ¿Cuál es su plazo de entrega?
1 día para inventario y 25-35 días para proyectos nuevos
P: ¿Cuál es su tipo de envío?
Generalmente por FedEx, DHL, TNT, EMS, etc. o designado por el cliente
P: ¿Cuál es su condición de pago?
T/T, L/C, VISA, PayPal, Alipay o negociación
P: ¿Cuál es su período de garantía de calidad?
Tres años
